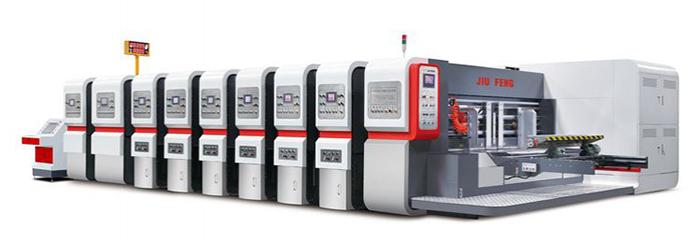

Machine de transformation de carton ondulé D-Star

(Machine de découpe, Slotter imprimeur flexo, Système de transfert thermique sous vide D-Star)

Components

La machine de transformation de carton ondulé D-Star est composée de cinq parties qui sont le margeur, la machine d'impression du carton ondulé, le sécheur UV, la machine de découpe rotative et l’armoire de commande.

La machine de production de carton ondulé est principalement utilisée pour l’impression haute définition et haute vitesse, le rainurage, la découpe de la plaque de carton et le façonnage du carton en une seule opération, pour répondre aux exigences des clients.

Machine de transformation de carton ondulé D-Star   (Machine de découpe, Slotter imprimeur flexo, Système de transfert thermique sous vide D-Star)
Flux de travail de la machine de transformation de carton ondulé:

Le margeur de plaque de carton adopte une transmission servomoteur. Les rouleaux du margeur effectuent un mouvement rotatif pour transférer la plaque de carton à la machine d'impression flexographique. Lorsque la plaque atteint la machine d'impression, le système de raclage distribue uniformément l’encre aux rouleaux en caoutchouc. Les rouleaux vont ensuite effectuer le transfert de façon stable par adsorption sous vide, et le motif est imprimé avec précision sur la plaque en carton. Enfin, le carton sera transféré au slotter ou à la machine de découpe rotative pour le processus de découpe en fonction des exigences du client.

    1. Margeur automatique
    2. Margeur automatique Le margeur automatique intègre un servomoteur qui effectue la rotation des cylindres et le transport des plaques de carton vers la machine d'impression flexographique.
    1. Machine d'impression
    2. Machine d'impression Lorsque le carton arrive à la machine d'impression de carton, le système de raclage pulvérise uniformément l’encre sur le cylindre en caoutchouc.
    1. Slotter - pour carton ondulé
    2. Slotter - pour carton ondulé Le slotter est utilisé pour le rainurage régulier de la plaque de carton ondulé imprimée en une forme primaire.
    1. Machine de découpe rotative
    2. Machine de découpe rotative La machine de découpe rotative utilise principalement du bois moulé pour la découpe à l’emporte-pièce de surface irrégulière du carton...
    1. Armoire de commande
    2. Armoire de commande L’armoire de commande permet une commande à distance de la machine de transformation de carton ondulé sans la nécessité d’entrer les données des différentes parties, ce qui est pratique et économe en temps.
Spécifications de la machine de transformation de carton ondulé:
  • L’unité centrale de dépoussiérage adopte un double système d’aspiration de la poussière sous vide favorisant la belle apparence du motif.
  • La boîte de transmission sous vide adopte la méthode d’alimentation par partition. Les arbres d’impression inférieure et la partie inférieure des roues sont entrainés par des roues en céramique. Ce qui permet de diminuer les pertes, empêcher l’endommagement des cartons et fournir un processus plus fiable.
  • La pression de l’impression par encre peut être ajustée par piston spécial à taux élevé provenant d’Europe dans le but d’éviter des marques et rayures, la précision est de 0,015mm.
  • La machine de transformation de carton ondulé adopte la fonction d’ajustement par un bouton et de remise à zéro. Intégrant le système ERP, elle peut mémoriser jusqu’à 999 commandes et sauvegarder le temps.
  • Elle peut automatiquement laver l’encre à grande vitesse dans un cycle (3 minutes). Elle dispose d’un dispositif d’alarme en cas d’insuffisance d’encre, ce qui empêche d’endommager la machine lors de son exploitation à grande vitesse.
  • La machine de production de carton ondulé dispose d’une console indépendante et d’un écran LED, ce qui facilite l’inspection et la maintenance mécanique.
  • Elle adopte un double dispositif de raclage et un système de transmission sous vide. Le sécheur intègre l’infrarouge, l’UV et un four de séchage rapide (1350mm 1860mm 2350mm), pour une praticité et une innovation mécanique améliorée.
Paramètres
Modèle JF0920 JF0924 JF1220 JF1224 JF1228 JF1628 JF1632 JF1636
Vitesse maximale (pcs/min) 250 250 280 250 220 180 160 150
Taille max d'alimentation (mm) 900*2100 900*2500 1200*2100 1200*2500 1200*2900 1600*2900 1600*3300 1600*3700
Taille min d'alimentation (mm) 280*600 280*600 370*700 370*700 370*700 450*900 450*900 450*900
Taille du saut d'alimentation (mm) 1200*2050 1200*2500 1600*2100 1600*2500 1600*2900 2000*2900 2000*3300 2000*3700
Taille max d'impression (mm) 850*2000 880*2000 1150*2000 1150*2400 1150*2800 1550*2800 1550*3100 1550*3500
Ecart min de rainurage 230*70*230*70 230*70*230*70 230*70*230*70 240*70*240*70 240*70*240*70 280*70*280*70 280*70*280*70 280*70*280*70
Epaisseur de la plaque d'impression (mm) 7.2
Epaisseur de la plaque 1.5-12

Jiufeng offre la ligne de production de boîte et caisse en carton comprenant le pliage de la plaque de carton ondulé, l’impression du carton, le rainurage, la découpe du carton et le contre collage du carton. La machine de transformation de carton ondulé a été fabriquée grâce à notre grande expérience datant de 1996. Nous pouvons donc offrir aux clients des solutions de traitement de carton ondulé de haute qualité.
