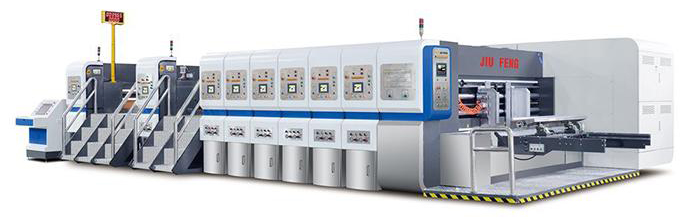

Machine de transformation de carton ondulé HIDEPACK

(Machine de découpe, Machine d'impression flexo, Sécheuse UV 6 couleurs graphique de haute définition -7+1 HIDELPACK)

Components

La machine de transformation de carton ondulé HIDEPACK-7+1 est composée de cinq parties qui sont le margeur, la machine d'impression flexo, la vernisseuse UV, la machine de découpe rotative et l’armoire de commande.

La machine de production de carton ondulé est principalement utilisée pour l’impression haute définition du papier blanc revêtu. Adoptant un système d’adsorption à vide, margeur stable pour carton, système de contrôle API, machine d’impression de haute précision, panneau de contrôle par ordinateur et vernisseuse - sécheur UV, le carton initialement moulé est traité en une seule opération.

Machine de transformation de carton ondulé HIDEPACK
Flux de travail de la machine de transformation de carton ondulé:

Le margeur de plaque de carton adopte une transmission servomoteur. Les rouleaux du margeur effectuent un mouvement rotatif pour transférer la plaque de carton à la machine d'impression flexographique. Lorsque la plaque atteint la machine d'impression, le système de raclage distribue uniformément l’encre aux rouleaux en caoutchouc. Les rouleaux vont ensuite effectuer le transfert de façon stable par adsorption sous vide, et le motif est imprimé avec précision sur la plaque en carton. Le motif sera séché à l’aide d’un sécheur pour éviter les marques et rayures. Après séchage du carton, le système de vernissage UV effectue le polissage du carton avec un vernis pour que le motif imprimé soit plus brillant. Enfin, le carton sera transféré à la machine de découpe en fonction des exigences du client.

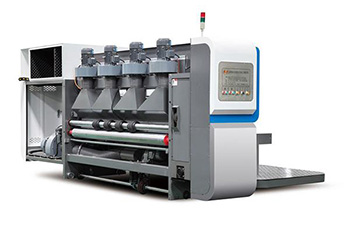

    1. Margeur automatique
    2. Margeur automatique Le margeur automatique intègre un servomoteur qui effectue la rotation des cylindres et le transport des plaques de carton vers la machine d'impression flexographique.
    1. Flexo Printer
    2. Flexo Printer Lorsque le carton arrive à la machine d'impression flexographique, le système de raclage pulvérise uniformément l’encre sur le cylindre en caoutchouc.
    1. Vernisseuse UV - Sécheur UV
    2. Vernisseuse UV - Sécheur UV Le sécheur UV permet de sécher la plaque de carton imprimée pour éviter les marques et les rayures pendant la procédure de transfert, de rainurage et de découpe.
    1. Machine de découpe rotative
    2. Machine de découpe rotative La machine de découpe rotative adopte un servomoteur indépendant (Emerson des Etats Unis) pour une coupe de haute précision.
    1. Armoire de commande
    2. Armoire de commande L’armoire de commande permet une commande à distance de la machine de transformation de carton ondulé sans la nécessité d’entrer les données des différentes parties, ce qui est pratique et économe en temps.
Spécifications de la machine de transformation de carton ondulé:
  • La machine de fabrication de carton adopte un système d’alimentation de pointe Emerson des Etats Unis, un servomoteur, un système d’adsorption à vide et une transmission d’adsorption dislocation à axes à rangées multiple permettant un déplacement stable et efficace du carton. Nous adoptons une boîte d’adsorption sous vide intégrant des roues. Ces roues sont utilisées pour l’absorption ferme du carton et son convoyage vers l’extérieur. Les inserts de chaque roue sont vides, d’où le nom dislocation et multi rangée.
  • La machine de production de carton ondulé intègre un dispositif de localisation de cadre renforcé. Les engrenages sont directement et fermement connectés à la paroi, aboutissant à un fonctionnement stable et silencieux de la machine.
  • Les roulements et engrenages importés de Taiwan assurent une stabilité à grande vitesse et une impression de haute précision.
  • La surface des deux rouleaux en caoutchouc est doublement collée et la transmission basse pression évite l’impact de la pression pneumatique. Le carton n’est donc pas écrasé dans le processus de transmission.
  • En cas de défaillance, la machine déclenche l’alarme le plus rapidement possible, aboutissant à une réaction rapide de l’opérateur et à la sécurité de la production.
  • La machine de transformation de carton ondulé adopte un servomoteur segmenté aboutissant à un système stable et efficace.
  • Le système central de dépoussiérage adopte un double système d’aspiration de la poussière sous vide.
  • La machine possède une interface homme-machine très pratique. Lorsque les spécifications du carton ne sont pas correctes, la machine peut effectuer l’ajustement et produire un autre type de carton grâce à un seul bouton. Par conséquent, des commandes de carton standard et des commandes de carton non-standard sont facilement transférables.
  • Grâce au dispositif d’alimentation automatique ajustable breveté et au système de verrouillage de la plaque avec capteur de conception industrielle, notre machine est hautement efficace en termes de matériel et de logiciel. La ligne de production automatique intègre l’alimentation, le dépoussiérage, l’impression, le polissage, le séchage, la découpe, le nettoyage, l’empilement, le comptage et l’emballage.
Paramètres
Modèle JF0920 JF0924 JF1220 JF1224 JF1228 JF1628 JF1632 JF1636
Vitesse maximale (pcs/min) 250 250 280 250 220 180 160 150
Taille max d'alimentation (mm) 900×2100 900×2500 1200×2100 1200×2500 1200×2900 1600×2900 1600×3300 1600×3700
Taille min d'alimentation (mm) 280×600 280×600 370×700 370×700 370×700 450×900 450×900 450×900
Taille du saut d'alimentation (mm) 1200×2050 1200×2500 1600×2100 1600×2500 1600×2900 2000×2900 2000×3300 2000×3700
Taille max d'impression (mm) 850×2000 880×2000 1150×2000 1150×2400 1150×2800 1550×2800 1550×3100 1550×3500
Ecart min de rainurage (couteau inverse) 230×70×230×70 230×70×230×70 240×70×240×70 240×70×240×70 240×70×240×70 280×70×280×70 280×70×280×70 280×70×280×70
Epaisseur de la plaque d'impression (mm) 7.2
Epaisseur de la plaque 1.5-12

C’est une ligne de production de boîte et caisse en carton comprenant le pliage de la plaque de carton ondulé, l’impression de la boîte, la découpe du carton et le contre collage du carton. La machine de transformation de carton ondulé a été fabriquée grâce à notre grande expérience et nos ressources de production conséquentes. Nous pouvons donc offrir aux clients des machines de haute efficacité et de qualité supérieure.
